La industria de la construcción, que tradicionalmente ha estado gobernada por procesos analógicos, ha dado recientemente saltos en el futuro digital. En las últimas décadas, las empresas han actualizado sus sistemas de planificación, colaboración y supervisión para incluir datos digitales precisos, y los beneficios han sido numerosos. El uso de drones y BIM en la construcción está revolucionando la industria.
El modelado de la información de construcción (BIM) es una de estas nuevas olas de tecnologías de planificación digital. Actuando como una contraparte moderna de los planos tradicionales, la adopción de BIM permite a las empresas ver con precisión el progreso de sus trabajos a medida que los miembros del equipo del proyecto hacen sus contribuciones. Para asegurarse de que este sistema esté a la altura de su potencial, fortaleciendo los flujos de trabajo en los sitios de trabajo, las empresas necesitan una forma de recopilar repetidamente datos precisos: aquí es donde los drones entran en escena.
Los drones han dado grandes avances en la construcción a medida que la tecnología se ha vuelto más común y accesible. Los contratistas han encontrado numerosas funciones para drones en el lugar de trabajo y han hecho uso de los datos recopilados por sus módulos de sensores cada vez más sofisticados. Esta información es la necesidad de soluciones BIM de combustible, lo que hace que los drones y BIM sean una combinación perfecta.
¿Qué es el modelado de información de construcción?
Según lo definido por la colección de informes de ScienceDirect, BIM es un sistema para compartir datos sobre un proyecto de construcción antes, durante y después de la construcción. Si bien el BIM está destinado a actuar como una versión moderna del plano clásico, sus usos van más allá de actuar como un reemplazo digital de los documentos en papel.
Cuando los contratistas utilizan BIM, están ganando un sistema para la colaboración y el intercambio de datos. Uno de los roles importantes que BIM puede cumplir es actuar como una única fuente de verdad de datos para un proyecto de construcción, asegurando que cada parte de la tripulación conozca el plan inicial de la estructura, el estado actual de la construcción y el futuro proyectado del trabajo. Desde el diseño inicial del arquitecto, los archivos BIM pueden mantener informados a todos los miembros del equipo del proyecto.
Una de las características definitorias del BIM es el uso de un modelo 3D de la estructura. Al comparar los últimos datos BIM con los modelos especulativos realizados cuando el trabajo estaba en sus etapas de planificación, los contratistas obtienen una visión valiosa y clara de lado a lado de sus edificios planificados, actuales y proyectados.
Si bien el BIM destaca por la tecnología de modelos 3D, debe tenerse en cuenta que la definición general de BIM va más allá del propio modelo digital BIM. El software BIM también es un lugar valioso para que las partes interesadas hagan comentarios y proporcionen actualizaciones sobre el estado de un proyecto de construcción. Las actualizaciones en tiempo real del sistema BIM pueden permitir que el personal inicie sesión desde la oficina o el lugar de trabajo para monitorear los niveles actuales de inventario, personal y más.
La necesidad de datos precisos y en tiempo real para introducir el software BIM es una de las principales áreas que los contratistas deben tener en cuenta al adoptar estos sistemas. Para utilizar las soluciones al máximo, necesitan cifras actualizadas. Una de las formas más efectivas, seguras y confiables de proporcionar ese contenido es el uso de drones de construcción.

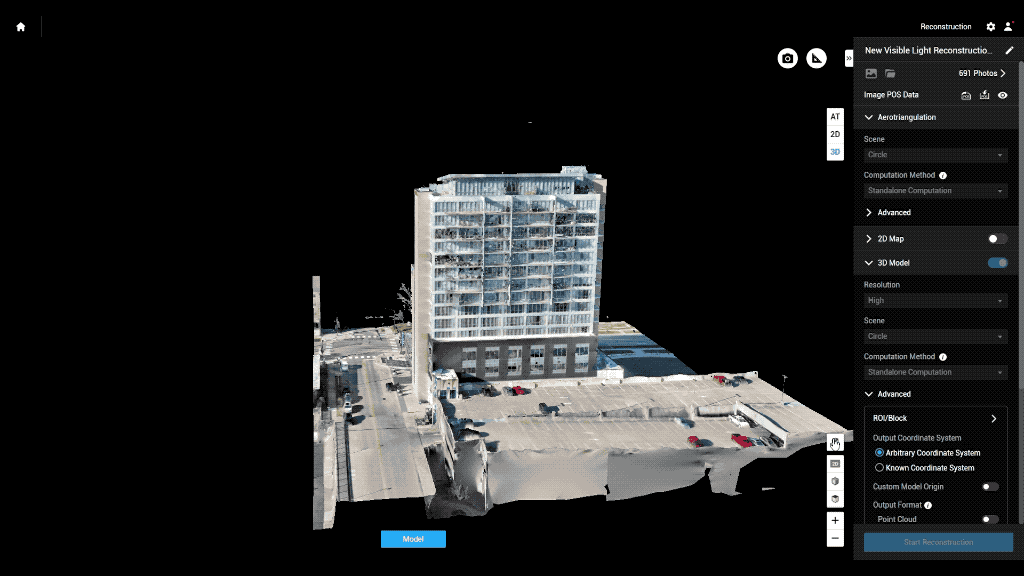

Modelo 3D hecho a partir de imágenes tomadas con drones
¿Cuál es el papel de los drones en BIM y construcción?
Los drones resuelven uno de los principales problemas que las empresas pueden encontrar después de la implementación de BIM: si el progreso real de la construcción difiere de la proyección creada en las etapas de planificación, trabajar desde esos planes 3D puede ser un desafío. Superponer un modelo 3D de la estructura en curso tal como existe sobre el plan es una forma útil de seguir trabajando con la tecnología BIM a lo largo del progreso de un proyecto.
Los drones de hoy en día pueden estar equipados con múltiples tipos de sensores que les permiten generar una nube de puntos 3D para crear un modelo digital preciso. El método más común empleado por los drones se llama fotogrametría, y se basa en el montaje de representaciones 3D a partir de numerosas fotos 2D. Esto es fácil con la función de captura oblicua inteligente disponible con el Mavic 3 Enterprise y el Matrice 300 RTK con un Zenmuse P1. Otro método, la detección y el rango de luz (LiDAR), implica haces invisibles que dan la posición exacta de los objetos.
Si bien los drones son útiles para construir los modelos 3D en tiempo real en el corazón de los sistemas BIM, es importante tener en cuenta que pueden tener otros papeles que desempeñar en la generación de datos actualizados. Por ejemplo, los drones que vuelan sobre las áreas de almacenamiento de material pueden realizar mediciones de volumen de las existencias, dando informes precisos sobre cuánto inventario queda en un lugar determinado y ayudando a los contratistas a realizar planes.
Dado que los drones proporcionan una forma discreta de capturar información sobre un sitio o estructura, son útiles en cada etapa de un proyecto de construcción. Los datos BIM que proporcionan pueden informar los planes iniciales de un contratista, hacer un seguimiento del progreso de un trabajo y garantizar que se haya completado hasta altos estándares de calidad y seguridad a través de la gestión continua de las instalaciones.
Antes de un trabajo
Los drones pueden inspeccionar un sitio de trabajo, proporcionando datos topográficos precisos que se incorporan al modelo 3D inicial proyectado dentro de la plataforma BIM. Comenzar con este nivel de precisión precisa ayudará a los contratistas a mantener su trabajo en el buen camino. Incluso en terrenos accidentados, los drones proporcionan una forma segura y eficiente de escanear todo el sitio.
Durante un trabajo
Los sobrevuelos de drones pueden mantener periódicamente a todas las partes interesadas informadas sobre el estado actual de un trabajo. Generar modelos 3D actualizados para superponerlos en los planes iniciales es un papel específico de BIM para los drones. Estos vehículos aéreos no tripulados también pueden proporcionar fotos aéreas que muestren dónde se encuentran los activos, ayudando a los líderes a coordinar el trabajo.
Después de completar un trabajo
El papel de la tecnología BIM no termina cuando se golpea el último clavo, y lo mismo ocurre con los drones. Los UAV pueden proporcionar inspecciones y gestión de instalaciones seguras y efectivas, viendo una estructura desde todos los lados y asegurando que cada parte del edificio sea estructuralmente sólida y esté a la altura del código.
Mavic 3E
¿Cómo utilizan las empresas de construcción los drones para BIM?
Ver algunos de los usos específicos que los contratistas están encontrando para sus drones es una forma de apreciar el papel cada vez más expansivo de la tecnología en los flujos de trabajo de construcción BIM. Los drones pueden resultar especialmente útiles cuando se trata de situaciones que serían logísticamente difíciles para las tripulaciones en tierra.
Los contratistas están utilizando drones en las siguientes áreas:
- Construcción de líneas eléctricas: las líneas eléctricas son difíciles de planificar, ya que tienen que cubrir una gran área de terreno. A menos que los contratistas tengan datos de posición precisos en su software BIM, pueden encontrar problemas en el trabajo. Los drones proporcionan una forma eficiente y rentable de generar mapas de terreno precisos y mantenerlos actualizados a medida que avanza el trabajo.
- Incrutaciones de hormigón prefabricado: para instalar correctamente las incrustaciones prefabricadas en el hormigón, los contratistas necesitan conocer los datos de posición exacta. Un sobrevuelo con un dron les permite capturar la información necesaria y acceder a ella a través de una plataforma BIM.
- Planificación BIM actualizada en geografía compleja: Hay muchas cosas que pueden hacer que el terreno sea difícil de navegar: un sitio puede ser remoto, tener cambios importantes en la elevación o estar ubicado en un área que está siendo cambiada significativamente por la construcción. Los drones pueden capturar información actualizada de manera más asequible de lo que sería posible con un sobrevuelo de avión, y con mayor precisión que con imágenes por satélite.
Siempre que una empresa contratista necesite recopilar información, el uso de un dron es una opción. Más seguro que enviar equipos de topografía a un sitio y más preciso que otros métodos de recopilación de datos, el uso de drones BIM en la industria de la construcción es un potencial de valor añadido en el sitio de trabajo.
¿Cómo la adopción de BIM basada en drones proporciona un retorno de la inversión en construcción?
BIM, fundamental, es una solución de intercambio de información y colaboración. Esto lo convierte en una parte importante del proceso de planificación de la construcción y un generador de valor fiable. La adición de drones a la mezcla permite a las empresas mejorar sus flujos de trabajo BIM proporcionando una fuente constante de datos precisos del sitio.
Las empresas de construcción equipadas con BIM impulsado por drones pueden ver el valor de:
- Ajustar los planes de construcción sobre la marcha: Tener un modelo BIM actualizado constantemente para superponer los planes permite a los contratistas saber de inmediato si se han desviado de sus intenciones originales. Esto les permite adaptarse a medida que van: poder cambiar de rumbo es más eficiente que tener que hacer cambios drásticos más adelante en el proceso de construcción.
- Trabajando con las cifras más precisas posibles: los drones no solo proporcionan datos oportunos: cuando se utilizan los módulos de sensores avanzados de hoy en día, la información que proviene de estos UAV también es muy precisa. La cinemática en tiempo real (RTK) es un sistema que utiliza un drone, una estación base y un satélite para triangular datos de posición precisos a nivel de centímetro. Trabajar con cifras muy detalladas ayuda a los contratistas a planificar en cada paso, desde la visualización inicial hasta la inspección final.
- Gestionar el lugar de trabajo a vista de pájaro: la capacidad de los drones para medir más que la estructura en construcción los convierte en partes valiosas y rentables del equipo general de cualquier contratista. Un drone que vuela sobre el lugar de trabajo puede informar a los contratistas dónde están los activos y materiales y realizar inspecciones continuas. Todos estos datos se pueden cargar en el BIM para que todas las partes interesadas relevantes puedan acceder a ellas, que pueden incorporar inmediatamente la inteligencia a sus flujos de trabajo.
BIM y los drones son una combinación valiosa, una que ofrece una fuente de datos precisos a lo largo del proceso de construcción y una forma eficiente de compartirlos.
¿Cómo encontrar el equipamiento perfecto de drones BIM para construcción?
La encuesta de un sitio de trabajo desde el aire y la recopilación de datos BIM importantes son funciones para drones comerciales especializados y potentes. El drone exacto adecuado para las necesidades de un contratista dependerá del papel que la empresa prevea para sus UAV.
Las mejores opciones incluyen:
- DJI Mavic 3 Enterprise: Ligero, asequible y equipado con un módulo RTK preciso, este dron puede recopilar toda la información que un contratista necesita para mantener un trabajo de construcción en marcha.
- DJI Matrice 300 RTK: Las cargas configurables de este dron pueden incluir un potente sensor Zenmuse L1 LiDAR, lo que permite a los contratistas recopilar datos precisos de nubes de puntos, incluso en la oscuridad.
Si está listo para aprender más sobre el papel cada vez mayor de los drones en la industria de la construcción, puede descargar la Guía de DJI “Drones In Construction”.
